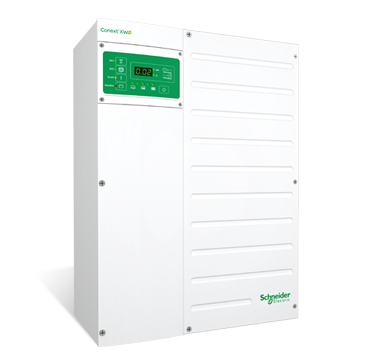

Гібридний інвертор Conext XW+ 8548 E (865-8548-61)

Конкретніше про французький інвертор Schneider Electric Conext XW+ 8548 E

    Conext XW + 8548 E - це високоякісний DC \ AC інвертор з вбудованим зарядним пристроєм і AC комутатором. На основі інвертора Conext XW + можна побудувати однофазну або трифазну систему аж до системи на 102 кВт (в однофазної мережі можна підключати в паралельну роботу до 4 штук таких інверторів, в трифазній мережі - до 12 шт). Продумана робота інвертора Conext XW + і з сонячними батареями (докуповується додатково контролер заряду 865-1030-1 або 865-1032) і з генераторами (потрібен контролер запуску генератора 865-1060-01).

  Може працювати автономно і спільно з міською мережею або під "зелений тариф" на продаж. Знак + в інверторі Conext XW + 8548 E означає, що збільшена номінальна потужність інвертора і розширено перелік підтримуваних типів акумуляторів (заливні, GEL, AGM і включає найпродуктивніші LiFePo4). Також доданий додатковий вхід AC від генератора.

Рекомендації:

   Розміщуйте герметичні акумулятори в ізольований бокс (шафа для акумуляторів) для зменшення впливу зовнішньої температури на температуру акумулятора. Акумулятори, що вимагають вентиляції, можна розміщувати в герметичному боксі з обов'язковою примусовою вентиляцією.

  Датчик температурної компенсації кріпите для максимально точного вимірювання темпери акумулятора до клеми акумулятора. Важливо встановити індивідуальні настройки заряду акумулятора згідно з паспортом виробника акумулятора - напруга закінчення зарядки і максимальний струм зарядки (для більшості акумуляторів струм заряду \ розряду не повинен перевищувати 10% ємності акумулятора, для акумуляторів компанії EverExceed струм може досягати 20% від ємності АКБ). Наприклад, ємність акумуляторів 400 Ач 48 В - означає номінальна потужність, що живиться інвертором довго не повинна перевищувати 40 А х 48 В = 1920 Вт, інакше акумулятори швидко вийдуть з ладу. Періодично перевіряйте температуру акумуляторів при буферному режимі; температура не повинна бути вище, ніж на 5 градусів температури навколишнього середовища (залежить від типу акумулятора).

   Підключати акумулятори рекомендується через запобіжник або автоматичний вимикач розрахований на струм не менше 120% номінального. Довжина підключаються проводів до акумуляторів не повинна перевищувати 3 метри.

Особливості:

•     Вихід AC в автономному режимі: Потужність постійна 6800 Вт, 8500 Вт протягом 30 хвилин, 12000 Вт протягом 60 секунд. Пусковий струм протягом 60 секунд 53 А. Максимальний струм від акумуляторів 180 А.
•     Вихід AC при роботі на подачу в міську мережу Grid-tie: Потужність 6 кВА, діапазон напруги 205 ... 262 В, діапазон частоти 48 ... 51 Гц
•     Вбудований зарядний пристрій: максимальний зарядний струм 140 А, напруга акумуляторів 48 В, подорожувати типи акб: заливні, GEL, AGM, LiFePo4; ручне налаштування
•     Вхід AC мережі: Вхід міської мережі: 3 ... 60 А (можна обмежити), вхід від генератора 3 ... 60 А (можна обмежити). Час перемикання міська мережа \ генератор: 8 мс. Вхідна частота 40 ... 68 Гц
•     Підтримувана ємність акумуляторів: 400 ... 10000 Ач
•     ККД: 95,8%
•     Виносний датчик температурної компенсації
•     AUX порт 0 ... 12 В, 250 мА, 3 Вт (можна використовувати, наприклад, для роботи вентилятора для акумуляторів, які потребують вентиляції та розташованих в боксі)

Основні моменти продуктивності:

•     Перевантажувальна здатність
•     Робота в середовищах до +70 градусів
•     Перетворення постійного струму в змінний струм для подачі в міську мережу
•     Коректор коефіцієнта потужності знижує змінний струм необхідний для зарядного пристрою акумуляторів
•     Чиста синусоїда на виході
•     Виробництво реактивної енергії

Відмінні особливості:

•     Grid інтерактивний функціонал тимчасових пріоритетів джерел енергії та перетворення для підтримки розширених режимів (shifting, self consumption і peak load shaving)
•     Два входи AC з вбудованим перемикачем на 60 А (міська мережа і генератор)
•     Підтримка малопотужних генераторів для живлення більш потужного навантаження
•     AUX вихід допоможе живити більш потужне виконавче реле для допоміжних пристроїв
•     Параметри зарядки акумуляторів

Комплектація:

•     Інвертор Conext XW + 8548 E з зарядним пристроєм
•     Сенсор температурної компенсації
•     Захисні ковпачки DC
•     Мережевий термінатор
•     Повітряний фільтр
•     Монтажна плата кріплення
•     конектор AUX
•     Інструкція англійською
•     Гарантійний талон 5 років
•     Картонна упаковка
•

  Фронтальний вид і вид знизу підключень Conext XW + 8548 E:

Принципова поблочна схема Conext XW+ 8548 E:

Діаграми можливого руху енергії в інверторі Conext XW+ 8548 E:
