Контролер заряду Conext XW MPPT 60 150 (865-1030-1)

Конкретніше про сонячний MPPT контролер заряду Conext XW MPPT-60-150

   Контролер заряду від авторитетної французької компанії Schneider Electric. Високий ККД перетворення для акумуляторів: 12 В - 93%; 24 В - 96%; 36 В - 97%; 48 В - 98%, а для АКБ 60 В - 99%. Датчик температурної компенсації підключається до мінусової клеми акумулятора (відмінне рішення для більш точного контролю температури акумулятора, у конкурентів зазвичай потрібно кріпити датчик до пластикової частини акумулятора).

Рекомендація: Розраховуйте, що в зимовий час ток сонячних батарей може бути більше номінального в зв'язку з великою кількістю світла, відбитим від снігу, а в літній час напруга може бути більше номінального. Затягування на клемах контролера виконувати 2 ... 2,25 Nm. Вихідні контакти AUX рекомендується використовувати для включення / вимикання вентилятора (наприклад, при використанні заливних акумуляторів, які потребують вентиляції, розташованих в боксі всередині приміщення); управління реле навантаження - в залежності від напруги акумулятора; сигналізація - за високим або низьку напругу акумулятора.

Особливості:

• Максимальна потужність зарядки 3500 Вт (при 60 В акумуляторах), 2880 Вт (при 48 В акумуляторах), 2160 Вт (при 36 В акумуляторах), 1440 Вт (при 24 В акумуляторах), 720 Вт (при 12 В акумуляторах).
• Масив сонячних батарей може бути аж до 6720 Вт, але потужність заряду залишиться не більше 3500 Вт
• Акумулятори 12, 24, 36, 48, 60 В
• Холоста напруга сонячних панелей до 150 В
• Робоча напруга сонячних панелей до 140 В
• Контролер вміє заряджати від більшої напруги сонячних панелей акумулятор з меншою напругою. Для досягнення найбільшого ККД зарядки для АКБ 12 В напруга сонячних панелей має бути не менше 15 В, для АКБ 24 В не менше 27 В, для АКБ 36 В не менше 39 В, для АКБ 48 В не менше 54 В, для АКБ 60 В Проте 66 В.
• Підтримка програм зарядки для різних типів акумуляторів включаючи Flooded, GEL, AGM і Custom (індивідуальні настройки)
• Низьке власне споживання 2.5 Вт
• Контакти виходу AUX розраховані на 5 ... 13 В, до 200 мА
• Температурна компенсація заряду (виносної сенсор)
• Відключення в нічний час сонячних батарей, коли напруга сонячних батарей нижче за напругу акумулятора (вбудоване реле)
• Обмеження струму зарядки (регулюється 6 ... 60 А)
• Ємність акумуляторів від 50 до 2000 Ач (по замовчуванні 440 Ач)
• Комунікації: 2 порту Xanbus (можна з'єднувати в мережу кілька контролерів, продукти серії XW і SW)
• Зручна система статистики

Комплект:

1. Контролер заряду Conext XW MPPT 60 150
2. Інструкція та специфікація англійською
3. Виносний датчик температурної компенсації
4. Картонна упаковка
5. Мережевий термінатор - "заглушка", необхідна для з'єднання всіх пристроїв по мережі Xanbus
6. Гарантійний талон на 5 років (на вимогу)

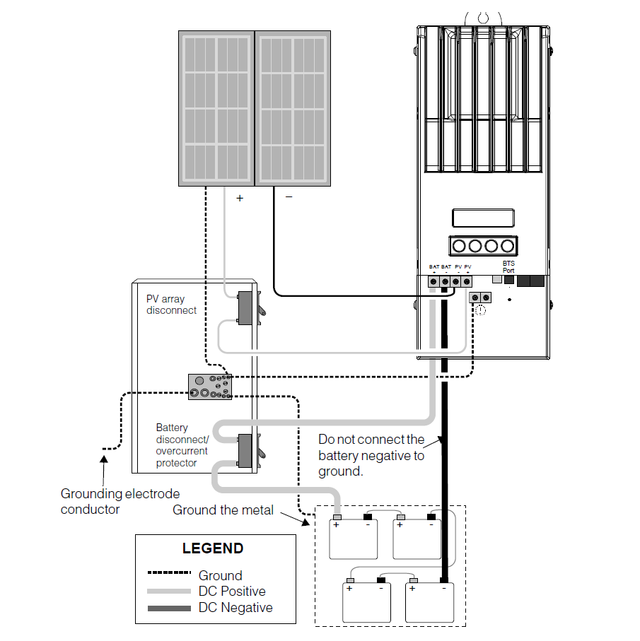

Схема підключення Conext XW MPPT 60 150 (865-1030-1) на 48 В
